Дымосос ДН-5 (вентилятор ВДН-5)

Технические характеристики дымососов ДН №-5

Тип вентилятора	Электродвигатель		Рабочая точка вентилятора
	Мощность, кВт	Частота вращения, об/мин	Производительность, м3/ч	Давление, Па

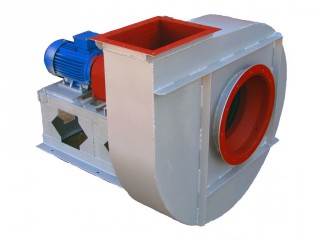

Дымосос ДН-5 с дв. 4 кВт/1500 об.мин Схема №1	4	1500	950-5780	350-830
Дымосос ДН-5 с дв. 5,5 кВт/1500 об.мин Схема №1	5,5	1500	970-5950	380-870

Преимущества

• - Высокая степень износостойкости;
• - Возможность длительного режима работы;
• - Компактность и небольшие габариты.

Общие сведения, дымосос ДН №5

1. Дымососы ДН №5 находят свое применение в системах и установках общепромышленного направления.
2. Дымососы изготавливаются из углеродистой стали.
3. Всасывание газо-воздушной смеси для очистки выполняется в одностороннем направлении.

Дымосос ДН №5 может быть выполнена в 2 схемах исполнения:

• Схема №1 рабочее колесо вентилятора закрепляется на валу электродвигателя АИР, который применяется совместно с дымососом. Благодаря такой конструкции снижается стоимость дымососа, а также его габариты;
• Схема №3 присоединение рабочего колеса к электродвигателю АИР осуществляется при помощи промузла. Преимущества такого способа в дальнейшей долговечности конструкции дымососа, а также в возможности его использования в более широком диапазоне температур. Но при этом увеличиваются габаритные размеры устройства.

Дымосос комплектуется электродвигателем марки АИР, мощностью от 4 до 5,5 кВт и производительностью от 950 до 5950 м3/ч (параметры разнятся зависимо от конкретной модели дымососа). Дымососы ДН №5 имеют высокую степень производительности. С их применением и выполняют очистку газов с эффективностью 90%. Дополнительно агрегат оснащен системой улавливания золы, которая позволяет эффективно очищать выводимую смесь от продуктов, которые появляются в процессе сгорания топлива. Таким образом, котельная установка прослужит дольше и эффективнее.

Дымосос ДН №5 сфера применения в Украине

Дымосос предназначен для выведения дымов и газов, полученных после переработки топлива, пространства топки котла.

Установка дымососов ДН №5 актуальна для систем с такими устройствами:

• Твердотопливные котлы;
• Газомазутные котлы.

Применение дымососа ДН №5 в системе возможно как в виде индивидуального, так и параллельного элемента системы.

Благодаря дымососам ДН №5 из топки выводятся такие вещества:

• Газы и дым, появляющиеся после сгорания топлива;
• Воздушные смеси, газы и пыль не взрывоопасного характера.

Основные параметры эксплуатации, дымосос ДН №5

• Паровая производительность котла или установки от 2,5 до 25 т/ч;
• Максимальная температура выводимых газовых веществ 200 С;
• Условия климата категорий У3 и Т2 (умеренный для помещений категории размещения 3, а также тропический для помещений категории размещения 2 согласно ГОСТ).

Конструктивные особенности дымососов ДН №5

Общие характеристики

Конструкция дымососов серии ДН №5 включает в себя пять основных элементов:

• Корпус (улитка);
• Направляющий аппарат;
• Рабочее колесо;
• Электродвигатель;
• Станина (рама).

Указанные элементы могут подбираться в отдельности, исходя из направления применения дымососа и условий его эксплуатации.

Корпус дымососа ДН №5

Сварной корпус дымососа изготовлен из углеродистой стали. Форма его - спиралевидная, а потому его также называют улиткой. Основной особенностью корпуса является возможность его поворота, который осуществляется в диапазоне 0-270. Дополнительно стоит отметить, что конструкция стенок корпуса - утолщенная, что обеспечивает высокую степень износостойкости дымососа и защиту от механических воздействий.

Купить дымосос ДН 5 в Киеве (Украине) в 2 вариация положения корпуса

Дымосос ДН №5 - правое вращения (вид со стороны электродвигателя):

Дымосос ДН №5 - левое вращения (вид со стороны электродвигателя):

Направляющий аппарат для дымососа ДН №5

Дымосос ДН №5 имеет направляющий аппарат, который сконструирован в виде колеса с листовыми лопатками и обтекателем, и применяется для регулирования производительности дымососа, а также его полного давления в доступном диапазоне. Монтаж элемента выполняется во входном потоке газовой смеси для очистки. Изменение количества подачи газовой смеси может выполняться как вручную, так и с применением системы автоматического управления.

Рабочее колесо для дымососов ДН

Рабочее колесо дымососа ДН №5 размещается консольно. В его конструкции имеется 8 лопаток, направленных вперед,  для захватывания смеси газов.Также лопатки покрыты твердым сплавом, для защиты от износа. Направление и определенный угол наклона лопаток рабочего колеса обеспечивают неизменность направленности передвижения газо-воздушной смеси, и соответственно непрерывность ее потока в процессе работы. Следовательно дымосос работает с высокой эффективностью. Существуют дымососы ДН №5 с рабочим колесом правого и левого вращения относительно стороны размещения применяемого электродвигателя.

Дополнительно, существует возможность изготовления рабочего колеса одной из двух представленных модификаций:

• С нормальными лопатками (диаметр установки лопаток равен номеру дымососа);
• С укороченными лопатками (номер дымососа обозначается индексом «1» в конце).

Электродвигатель

Дымососы ДН №5 оснащаются электродвигателем типа АИР для общепромышленного применения. Данный двигатель – трехфазный с короткозамкнутым ротором.

Электродвигатель работает от сети электропитания с такими параметрами:

• Напряжение 380/660 В;
• Частота подачи тока 50 Гц.

Станина (рама) дымососа ДН

На станине при помощи болтовых креплений устанавливается общая конструкция дымососа. В большинстве случаев для ее изготовления применяется чугун. Конструирование выполняется с применением метода сварки. Также станина обеспечивает выполнение монтажа дымососа на рабочую поверхность (фундамент). Для этого в основании рамы есть специальные отверстия. Закрепление выполняется фундаментными болтами.
